ジャック単管ライトとは
工具を使わず、短時間で設置できます。仕組み・特長・取付方法を、順を追ってご紹介します。
ジャック単管ライトとは
工具を使わず、短時間で設置できます。仕組み・特長・取付方法を、順を追ってご紹介します。

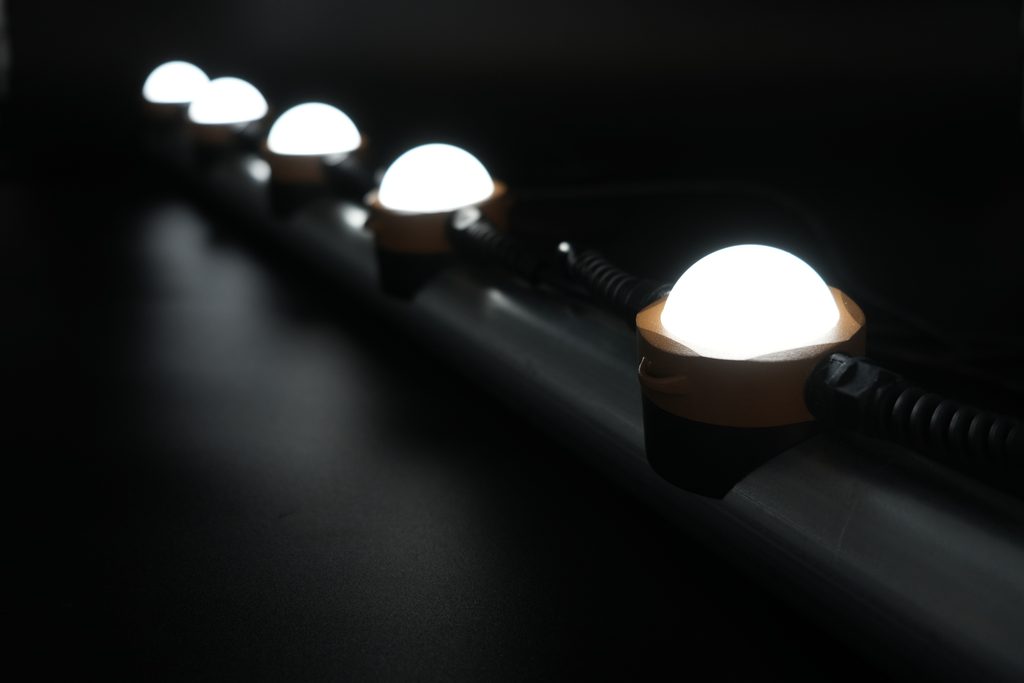

ジャック単管ライトとは
工具を使わずに設置でき、照射方向も用途に合わせて調整できます。
開発背景
「仮設照明の設置を簡単にしたい」「工具を使わず短時間で設置したい」「通路や作業場所に合わせて照射方向を変えたい」「単管パイプと仮囲いの両方で使いたい」「長い現場でも少ない電源で連結したい」——現場のこうした声から開発されました。
主な用途
建設・土木工事の足場や通路、仮囲い、改修工事の出入口、イベント用単管テント、高所作業車のかごなど、仮設の作業灯・通路灯として使用できます。

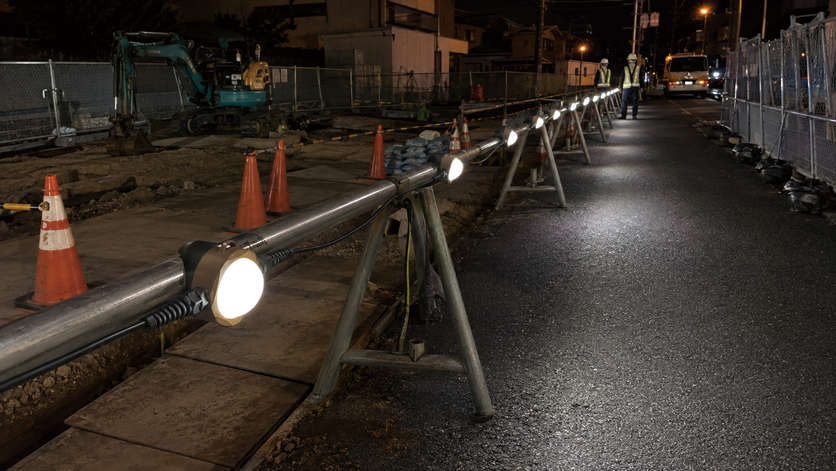

工事現場の足場・通路
仮囲い
改修工事の出入口

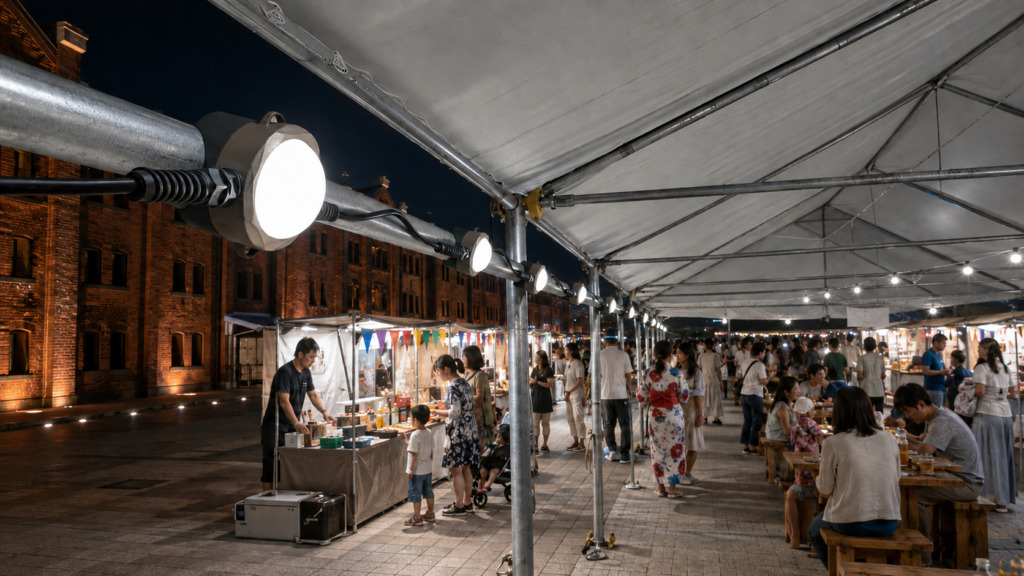

イベント用単管テント
高所作業車の作業かご
工事現場の足場・通路
仮囲い
改修工事の出入口
イベント用単管テント
高所作業車の作業かご
一般的な仮設照明との違い
取付方法・設置作業・連結のしやすさなど、一般的な仮設照明と比較すると違いがわかりやすくなります。
| 比較項目 | ジャック単管ライト | 一般的な仮設照明 |
|---|---|---|
| 取付方法 | 強力マグネットで固定 | 金具・結束材・工具が必要 |
| 設置作業 | 工具不要 | 取付作業が必要 |
| 電源 | AC100V直結 | 電源装置が必要な場合がある |
| 照射方向 | 自由に調整可能 | 固定式が多い |
| 連結 | 最大150灯・約150m | 製品によって異なる |
| 平面取付 | アタッチメント交換で対応 | 別製品が必要な場合がある |
| 防水性能 | IP65 | 製品によって異なる |
| 点検 | 浸水検査・全数エイジングテスト | 製品によって異なる |
| 比較項目 | ジャック単管ライト | 一般的な仮設照明 |
|---|---|---|
| 取付方法 | 強力マグネットで固定 | 金具・結束材・工具が必要 |
| 設置作業 | 工具不要 | 取付作業が必要 |
| 電源 | AC100V直結 | 電源装置が必要な場合がある |
| 照射方向 | 自由に調整可能 | 固定式が多い |
| 連結 | 最大150灯・約150m | 製品によって異なる |
| 平面取付 | アタッチメント交換で対応 | 別製品が必要な場合がある |
| 防水性能 | IP65 | 製品によって異なる |
| 点検 | 浸水検査・全数エイジングテスト | 製品によって異なる |

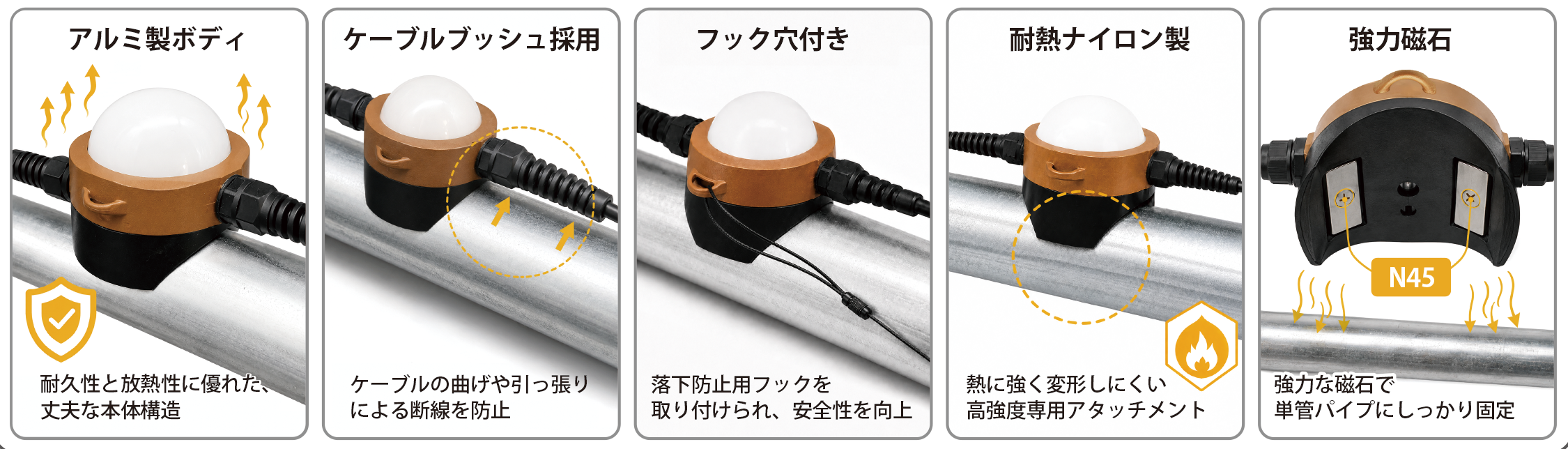

本体の特長

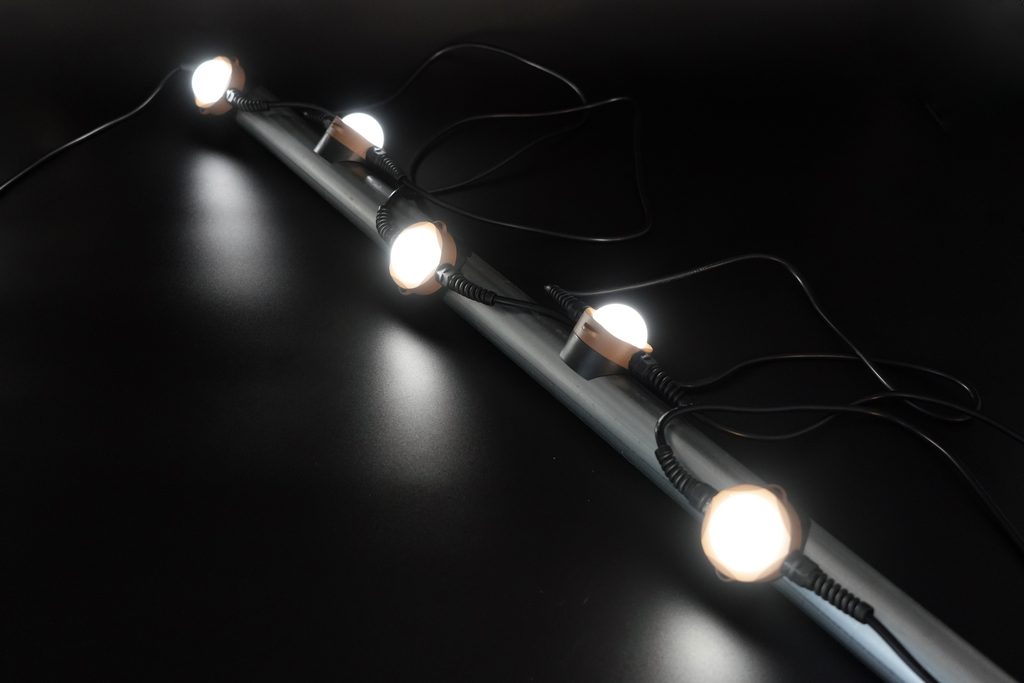

単管への取付方法
N45強力マグネットを単管パイプに当てて固定します。
基本の取付けはマグネット式のため、工具は必要ありません。
コネクターの矢印や位置を合わせ、奥まで確実に差し込みます。
連結しない側は、必ず専用の保護キャップを取り付けます。
高所や通路上では、フック穴にワイヤーを通し独立した支持部へ固定します。
照射角度の調整
ライトの向きを自由に調整
本体の角度を変え、通路側・作業面・斜め下など目的に合わせて照射方向を調整できます。
六角棒レンチで角度の固さを調整
指定サイズの六角棒レンチで固定部の固さを調整できます。締めすぎには注意してください。
通路側・作業側への照射例
人が歩く通路を照らす設定と、作業面の手元を照らす設定を、現場に応じて使い分けられます。

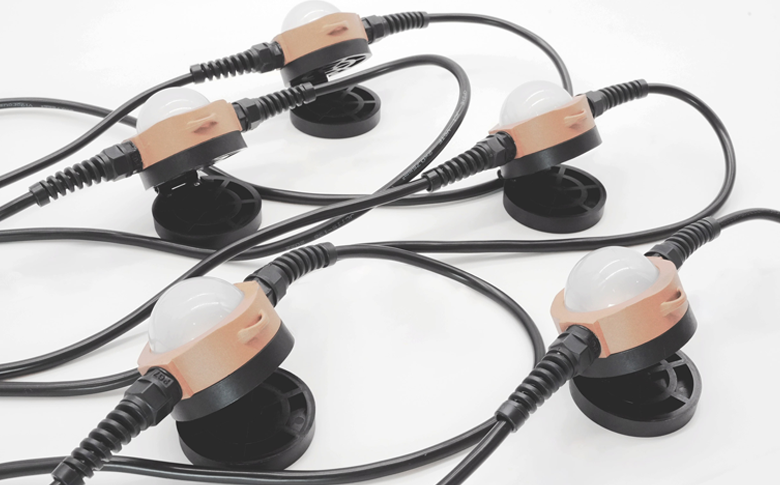

最大150灯の連結
150灯
最大連結数
150m
最大連結距離の目安
1m
標準設置ピッチ
電源コードの接続方法
専用電源コードをAC100Vコンセントへ接続し、最初のライトのコネクターへつなぎます。
防水ジャックの接続方法
コネクターの向きを合わせて奥まで差し込み、抜け・緩み・異物の挟み込みがないか確認します。
使用時の注意事項
- 150灯を超えて連結しないでください
- 異なる製品・電圧・仕様との混在接続はしないでください
- 未使用側は必ず保護キャップを取り付けてください
- 接続部を水たまりに置かないでください
- 接続・取り外しは電源を切った状態で行ってください

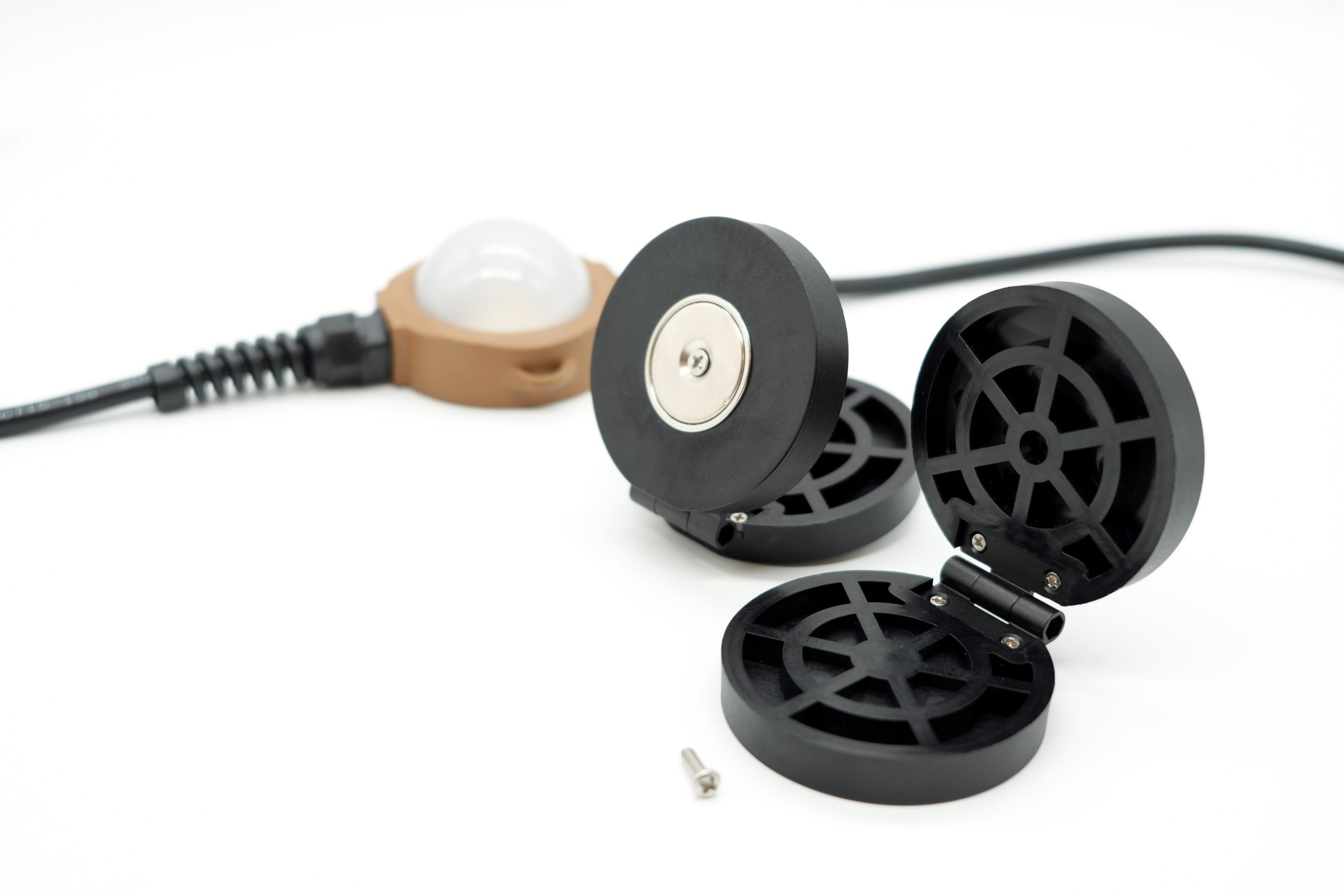

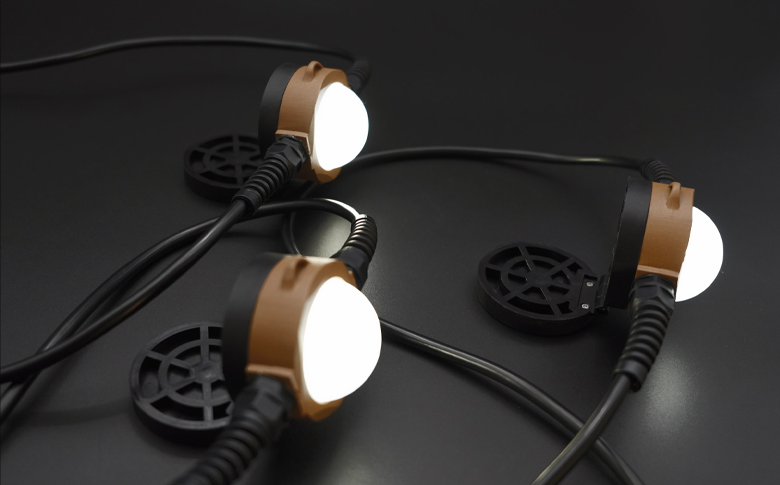

平面用アタッチメントへの交換
電源を切り、指定工具でねじを外して単管用アタッチメントを取り外します。
向きを確認しながら平面用アタッチメントを取り付けます。
磁石が保持できる金属面を確認し、下向きに角度を調整して固定します。
F-COBロープライトとの接続
接続イメージ
同じAC100V電源で、ジャック単管ライトの途中にも接続可能です。
使用できる長さ
5m・10mを電源ドライバー不要で簡単に連結できます。
光色
昼光色6000K／電球色3000Kからお選びいただけます。
NETIS登録情報
NETIS登録製品・特許取得済みPCBを採用しています。
F-COB専用オプション
電源ドライバー不要
途中接続対応
